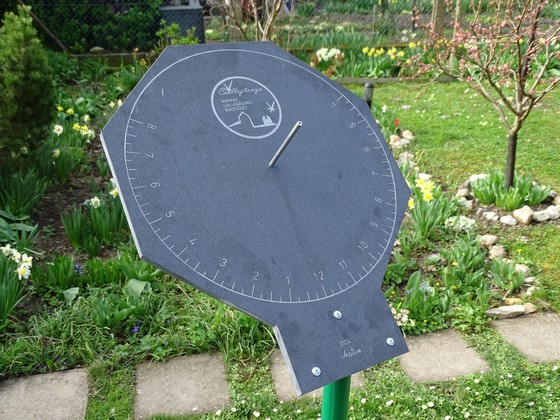

Napórapark Napórapark a Csillagtanyán2024. június 16-án telepítettem a Csillagtanyára a következő napórákat. (1) Klasszikus ekvatoriális napóraAnyaga corian, átmérője 40 cm.

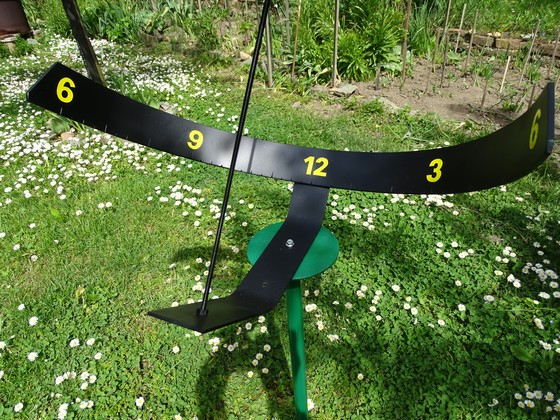

Készült 2024-ben. A napóratípusról bővebben itt olvashatunk. (2) Ekvatoriális napóra.Anyaga acéllemez, átmérője 50 cm, a számok mérete 3 cm.

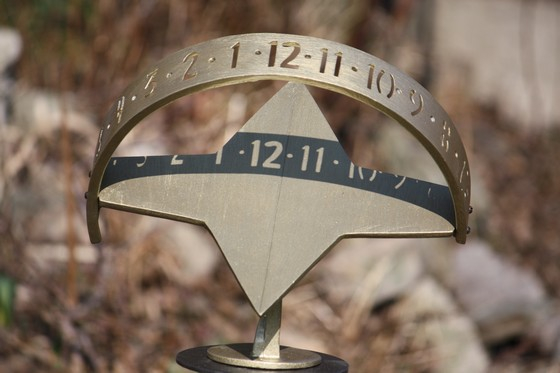

Készült 2024-ben. (3) Digitális ekvatoriális napóraHollandiában vettem egy ócskástól, aki nem tudta, hogy mi ez. Anyaga öntöttvas, átmérője 30 cm.

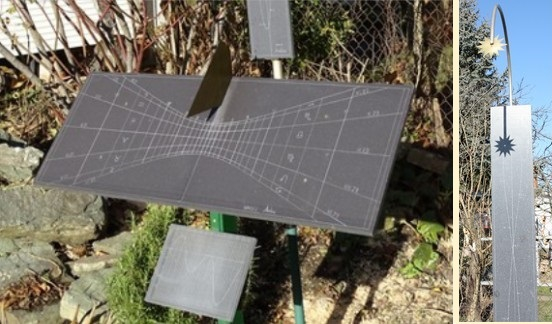

(4-5) Poláris napóra déljelölővelAnyaguk corian, a napóra mérete 106 x 37 cm, a déljelölő mérete 14 x 96 cm.

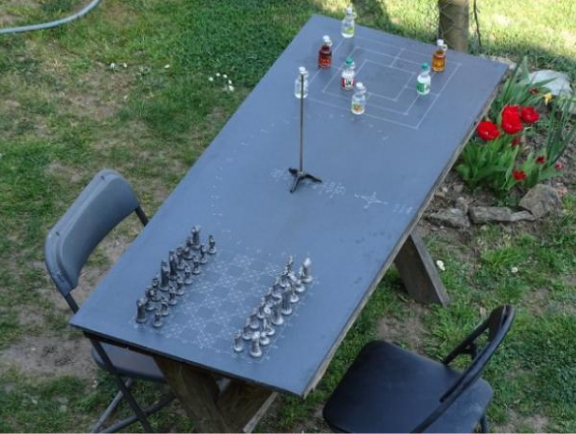

A jobboldali képen a napóra felett levő déljelölő látszik. Készült 2015-ben. A poláris napóráról bővebben itt olvashatunk. (6) Analemmatikus asztali napóraEgy kerti asztalra tervezett analemmatikus napóra. Anyaga corian, az asztal mérete 156 x 63 cm.

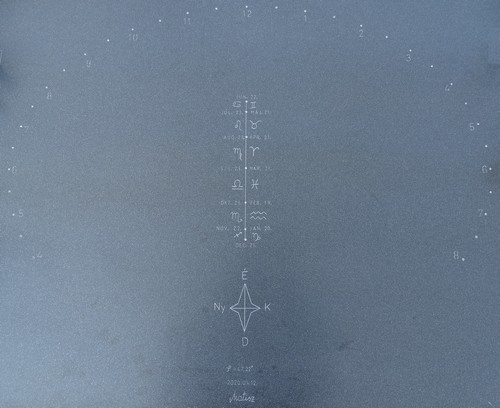

A napóra Az analemmatikus napóra nagytengelye 2a=66 cm, kistengelye 2b=50 cm.

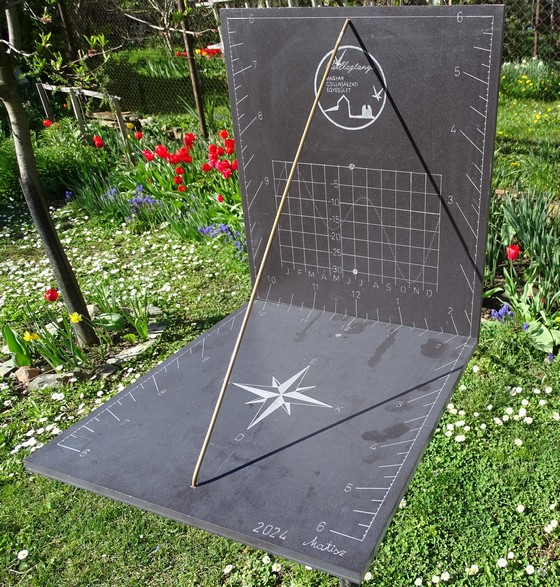

Készült 2020-ban. Az analemmatikus napórákról bővebben itt olvashatunk. (7-8) Horizontális-vertikális napóra.Anyaga corian, mérete 37 x 43 cm. A vertikálison van az időegyenlítés grafikonja, amely a hosszúsági korrekciót is tartalmazza.

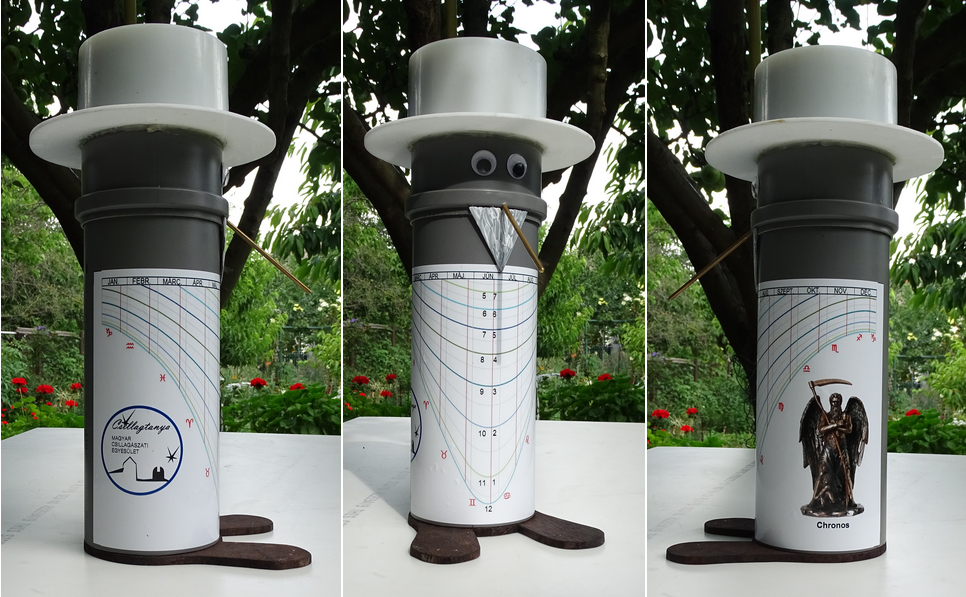

Készült 2024-ben. A horizontális napóráról bővebben itt olvashatunk. A vertikális napóráról bővebben itt olvashatunk. (9) Hengernapóra(Gonosz Kronosz) Anyaga PVC cső, rajta öntapadós fólia.

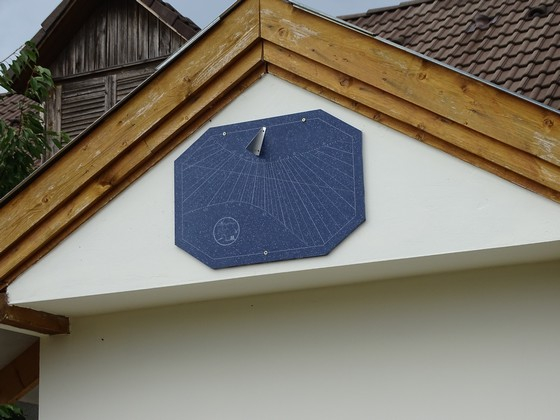

Készült 2024-ben. A fólia nyomtatható verziója innen tölthető le. (10) Elforduló vertikális napóra a melléképület timpanonján

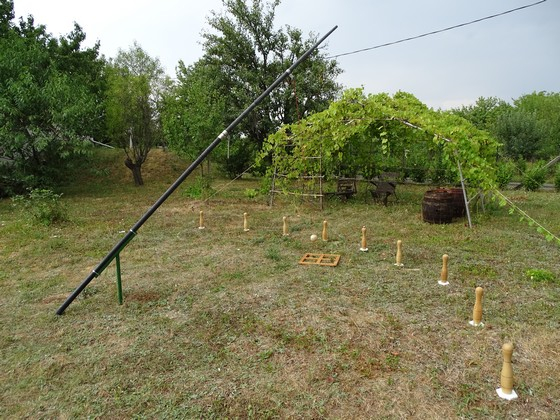

Anyaga corian, mérete 70 x 50 cm. Felszerelve 2024.08.17. (11) Lengőtekés horizontális napóra

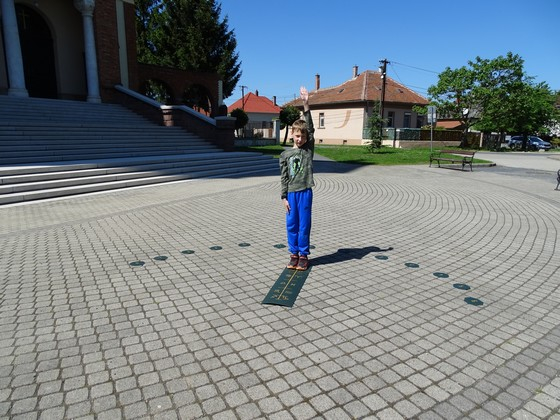

Az árnyékvető rúd hossza: 4,2 m, Felszerelve 2024.08.17. A napóra adatairól itt olvashatunk. (12) Analemmatikus napóra betonra

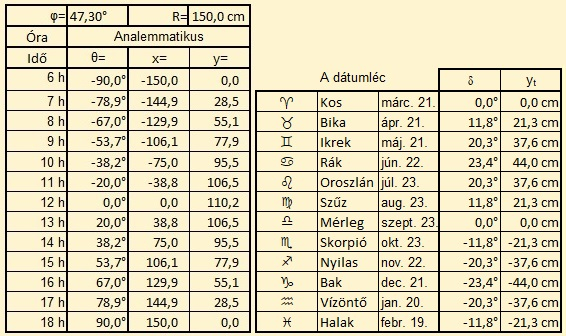

(A kép Szombathelyen a Szalézi templom előtt készült.) Sík lapra készítsünk egy koordináta rendszert, melynek x tengelye kelet, y tengelye pedig észak felé mutat. A napóra órapontjainak koordinátáit (x;y), valamint a dátumléc koordinátáit (yt) az alábbi táblázat mutatja.

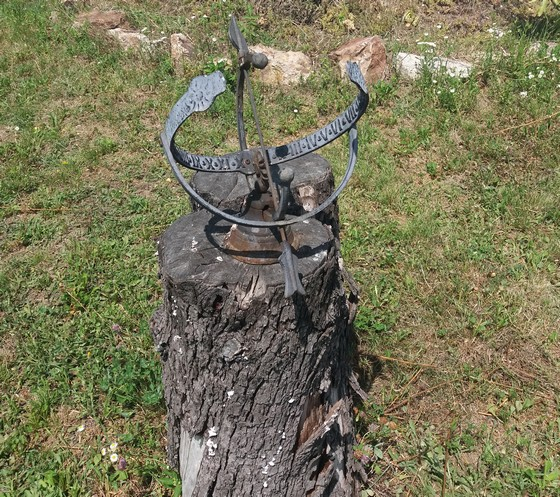

A következő két napórát nem én készítettem! (13) régi ekvatoriális

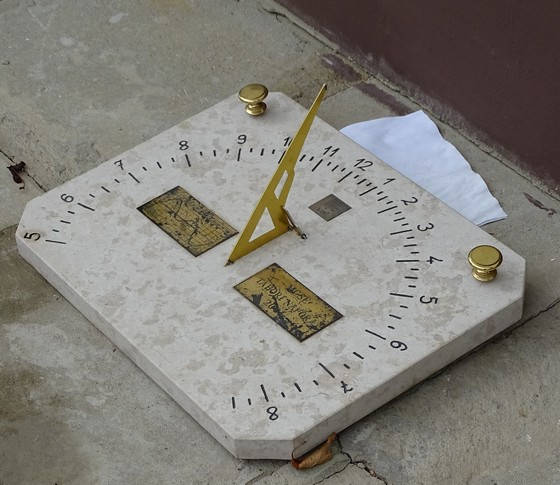

(14) Horizontális napóra (Hordozható?)

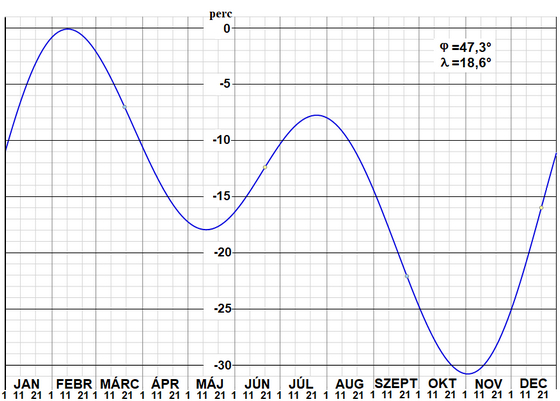

IdőegyenlítésA következő képen a CSILLAGTANYÁRA számolt időegyenlítés látható. ( A hosszúsági korrekció is beszámítva.)

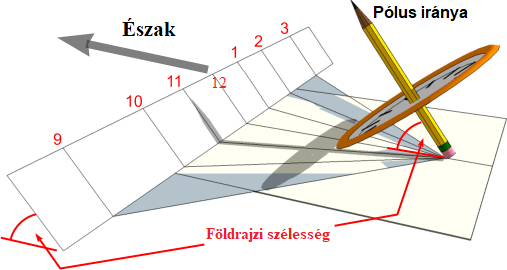

A napóráról leolvasott értékhez az időegyenlítést adjuk hozzá! (Előjelhelyesen.) Az ekvatoriális napórárólEz a napóratípus a legelterjedtebb, mert egyszerű a készítése és a felállítása. Számlapján az órapontok egyenletesen (15° fokonként) követik egymást. Felállításánál csak arra kell figyelni, hogy az árnyékvetője a számlapsíkjára merőleges legyen és az árnyékvető párhuzamos legyen a Föld forgástengelyével, valamint a 12 óra jele pontosan észak felé mutasson. Ez biztosítja, hogy a számlapsíkja párhuzamos legyen az EKVÁTORRAL (Egyenlítővel). Innen ered a neve is. A poláris napórárólEz a napóratípus parkokban, kertekben nagyon látványos lehet. A poláris napóra számlapsíkját a vízszintes kelet-nyugat irányú egyenes és a Föld forgástengelye határozza meg. A napóratípus az ekvatoriálisból származik úgy, hogy az ekvatoriális számlapját az árnyékvetőből kiindulva az árnyékvetővel párhuzamos sík lapra vetítjük.

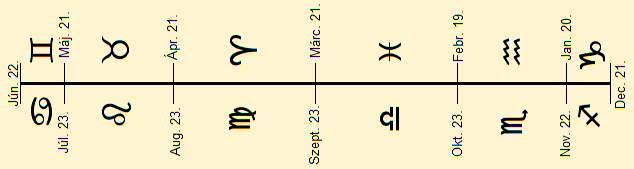

A vetítés módjából látszik, hogy a 6 órapont mindkét oldalon a végtelenben lesz. Az új napóránk árnyékvetője párhuzamos a számlapsíkkal és a 12 óra felett helyezkedik el. Az analemmatikus napórárólHa az ekvatoriális napóra kör alakú számlapját merőlegesen vetítjük a horizontra, analemmatikus napóra számlapot kapunk. A kör vetülete egy olyan ellipszis, melynek fél nagytengelye megegyezik a kör sugarával (a=r), fél kistengelye pedig b=r•sin( A dátumléc: Ha egy napóra árnyékvetőjét pontosan szerkesztjük meg, akkor az árnyékvető minden pontjához tartozik a Nap deklinációjának egy értéke. A dátumlécet úgy kapjuk, hogy az ekvatoriális napóra árnyékvetőjét is merőlegesen vetítjük a horizontra. (Lásd a lenti képet.)
Megjegyzés: Ennek a napóratípusnak a dátumléce valójában egy analemmatikus görbe, a napóra innen kapta a nevét. A horizontális napóráról
|
), ahol
